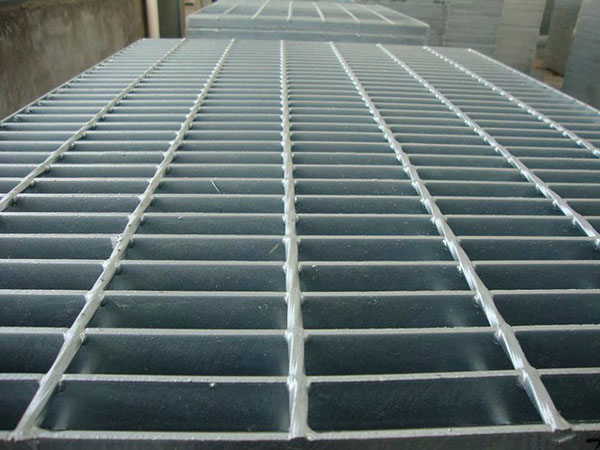

熱鍍鋅鋼格板現(xiàn)已漸漸的在咱們?nèi)兆又械玫綇V泛應(yīng)用，對于熱鍍鋅的要求有的客戶還不是太懂，有時(shí)盲目要求加大熱鍍鋅層的厚度，下面講解一下不能盲目要求熱鍍鋅層厚度的原因。

       鋼格板原材料中假如存在較多的活性元素硅和磷，工業(yè)生產(chǎn)中得到較薄的鍍層也好不容易，這是因?yàn)殇撝械墓韬坑绊戜\鐵間的合金層成長方式，會使相鋅鐵合金層敏捷成長并將向鍍層表面，致使鍍層表面粗糙無光，形成附著力差的暗淡鍍層。

       當(dāng)熱鍍鋅鋼格板負(fù)載扁鋼厚度不小于5mm時(shí)，熱鍍鋅厚的平均鋅層分量不小于610g/m2；當(dāng)負(fù)載扁鋼厚度小于5mm時(shí)，鋅層后的平均鋅層分量不小于460g/m2。因?yàn)楹诩ㄟ^酸洗后會去除表面的銹蝕層，所以通過熱鍍鋅后并不會添加扁鋼的厚度，這一點(diǎn)采購商要注意，不能以此作為扁鋼是否符合要求的規(guī)范。

       熱鍍鋅鋼格板上鋅量的多少，直接影響鋼格板的使用壽命，也是用戶關(guān)懷的問題。熱鍍鋅鋼格板的上鋅量根據(jù)熱鍍鋅鋼格板的扁鋼厚度而言。

       所以熱鍍鋅層的厚度也要看工件的尺度和厚度，不要自行盲目要求高于或許低于規(guī)范的熱鍍鋅層厚度，這樣會導(dǎo)致得不償失的結(jié)果。

       因此，熱鍍鋅鋼格板如上述評論結(jié)果，鋼格板熱鍍鋅層的成長存在不確定性，實(shí)際生產(chǎn)中要取得某一范圍的鍍層厚度常常是困難的，鋼格板熱鍍鋅規(guī)范中規(guī)則的厚度是很多實(shí)驗(yàn)后產(chǎn)生的經(jīng)驗(yàn)值，照顧到了各種因素和要求，較為合理。
